Anclas al terreno

Los anclajes al terreno son sistemas de estabilización de taludes o de estructuras de retención y/o contención de las paredes de una excavación o corte en terrenos inestables.

Consisten en la inserción por medios mecánicos, de varillas de acero de refuerzo (anclas de fricción), cables formados por torón de acero o barras de acero de alta resistencia (anclas postensadas), al terreno que se está excavando, seguido comúnmente por la formación de un bulbo adherente, situado en el extremo más profundo del taladro o barreno, por medio de inyección de lechada de cemento, al cuál se le aplica una fuerza determinada en el extremo contrario al bulbo adherente, reaccionando contra el terreno y después de fijarse dicha fuerza mecánicamente, se crea el mecanismo suelo-ancla estable.

La inestabilidad de un talud, se puede producir por un desnivel, que tiene lugar por diversas razones:

Razones geológicas: laderas posiblemente inestables, orografía acusada, estratificación, meteorización, etc.
Variación del nivel freático: situaciones estacionales, u obras realizadas por el hombre.
Obras de ingeniería: rellenos o excavaciones tanto de obra civil, como de minería.

Las diferentes alternativas para solucionar la inestabilidad de un talud son:

Construcción de bermas.
Anclas de fricción (fallas locales).
Anclas postensadas (fallas generales).

La elección entre las alternativas depende en gran medida de la causa del problema de inestabilidad, de la economía, de la presencia o ausencia de zonas cohesivas y del equipo de que se disponga en la localidad.

Los anclajes al terreno Tecsa-MeKano4 han sido diseñados para cubrir una amplia gama de posibles especificaciones, que suelen plantear los variados proyectos existentes. Tecsa-MeKano4 ha seguido, como norma básica de diseño las “Recomendaciones para el Proyecto Construcción y Control de Anclajes al Terreno”, editadas por la A.C.H.E. Del mismo modo y siguiendo dichas recomendaciones, se realizan pruebas de idoneidad y carga.

Tendones

Temporales. Anclajes de vida útil inferior a 9 meses. El alma del tendón está constituida por cordones de acero de pretensado, desnudos en la zona de bulbo y auto protegidos en su zona libre. Dispone de un único tubo de inyección. El tendón queda centrado y separado de las paredes del taladro de perforación, mediante centradores.

Permanentes. Anclajes de vida útil superior a 9 meses o que requieran especial protección. El alma del tendón está constituido por cordones de acero de pretensado, desnudos en la zona de bulbo y auto protegidos en su zona libre. El tendón se enfunda dentro de una vaina corrugada en toda su longitud. Para la inyección primaria se emplean dos tubos, alojados dentro de la vaina corrugada. En los anclajes que se precise una reinyección se instala un tercer tubo exterior a la vaina. Para garantizar el espaciado entre el tendón y la pared del taladro de perforación se emplean centradores en la zona de bulbo.

Tirantes. El alma del tendón está constituida por cordones de acero de pretensado auto protegidos en toda su longitud con grasa y vaina individual de Polietileno de Alta Densidad (PEAD). El tendón se enfunda en vaina lisa de PEAD. El espacio entre vaina individual y colectiva puede sellarse mediante lechada o grasa, si procede.

Cabezas de anclaje

Tecsa-MeKano4 dispone de cabezas de anclaje estandarizadas para los anclajes al terreno con inclinaciones de 0°, 10°, 15°, 20°, 25°, 30°, 40°, 45°. Las cabezas están diseñadas para una eficiencia del 95% de la carga de rotura del acero del tendón, transmiten presiones de compresión menores de 25 N/cm². No obstante, se pueden suministrar cabezas especiales adaptadas al ángulo y diseño exigidos en proyecto.

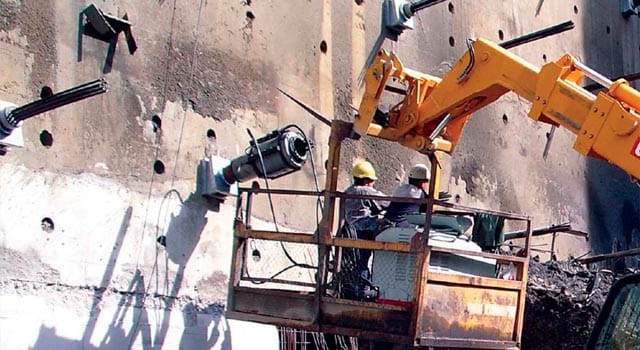

Forma de tensado. Las cabezas estándares Tecsa-MeKano4 para anclajes temporales y permanentes pueden tensarse con gatos Arrow, MS1, MS2, MS3.

Células de carga. Tecsa-MeKano4 dispone de células de carga para intercalar entre la placa de anclaje y la de reparto que permiten la lectura de la carga.

Retesabilidad. Se ha desarrollado una cabeza de anclaje retensable que permite controlar la carga del anclaje con gatos roscables sin necesidad de instalar una célula de carga. Estos anclajes permiten aumentar la carga del anclaje mediante el empleo de calces.

Regulación de carga. Si se precisa anclajes con capacidad de variación de carga en tensado o destensado existen cabezas regulables diseñadas específicamente para cada aplicación.
